オリジナル機械製作 / アクティブワン株式会社

Originalオリジナル機械製作

アクティブワンでは食品機械の設計・製作はもちろん、生産ラインの設計、工場レイアウト、施工まで行います。

原料・生産工程・作業導線等、工場オペレーション面の問題を、エンジニアリングに反映させて改善へ導く、オペレーター目線の生産ラインづくりをご提案します。
機械1台から製作、現状の生産ラインを活かしたカスタマイズの提案も可能です。

example実例

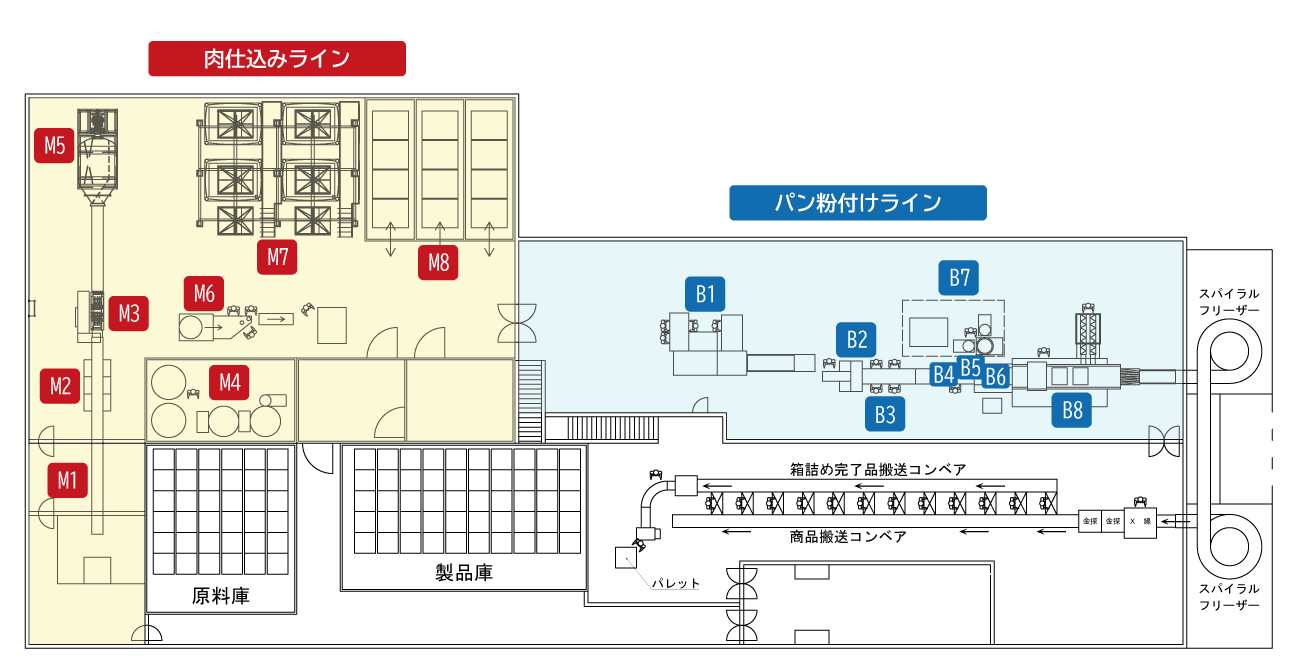

機械・装置の製作～工場レイアウト設計

とんかつ工場の機械装置設計・ライン設計　　生産量：２万枚／1時間

肉仕込みライン機器・装置

M1箱出しシステム

段ボール出し作業をライン化

・重く大変な肉の段ボール出し作業を作業し易い高さにパレットリフターを段階調節で軽減

・段ボール箱から出した肉をコンベアに乗せるだけで洗浄水滴を除去を行い肉の開封検査まで搬送で衛生的

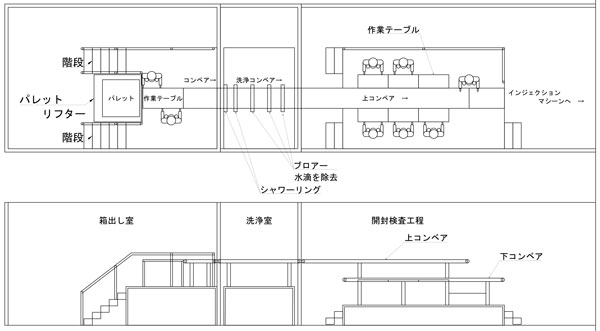

M2肉開封検査コンベア

肉の開封検査作業をライン化

・２段式コンベアは、上コンベアが段ボール箱から出して洗浄水滴を除去された肉の搬送で、下コンベアは開封検査完了した肉の搬送用です。

・開封検査作業を軽減

・流れ作業で大幅な作業効率をＵＰ

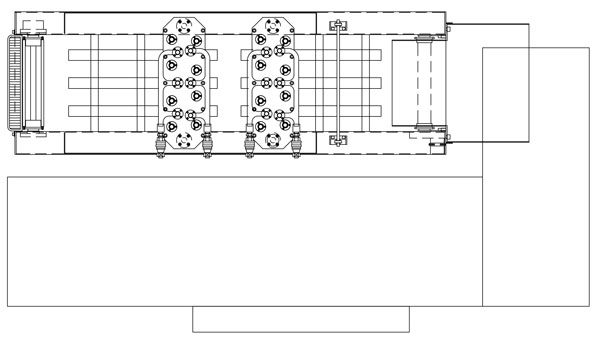

M3インジェクションマシン（OEM）

とんかつ専用に設計改良

・ハム用のインジェクションマシーンをとんかつ専用に設計

・インジェクション針の噴射穴を小さくし、少量のピックル液を勢い良く噴霧することで分散性能を向上

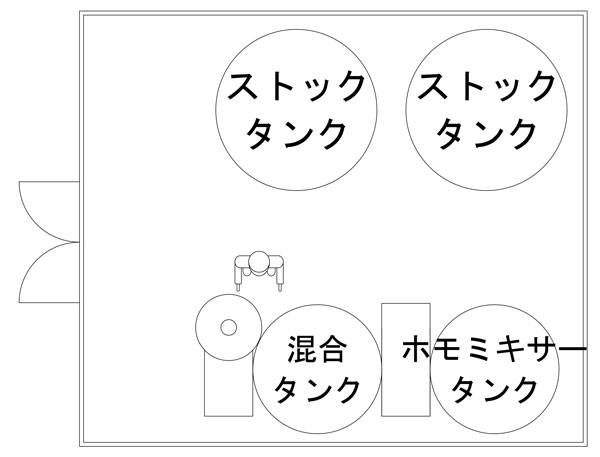

M4ピックル液ミキシングシステム

とんかつに最適なピックル液を大量生産可能

真空ミキシングを行わず、独自の脱気方法で最適なピックル液を均一に
１度に大容量の仕込みが可能（3000Ｌまで）

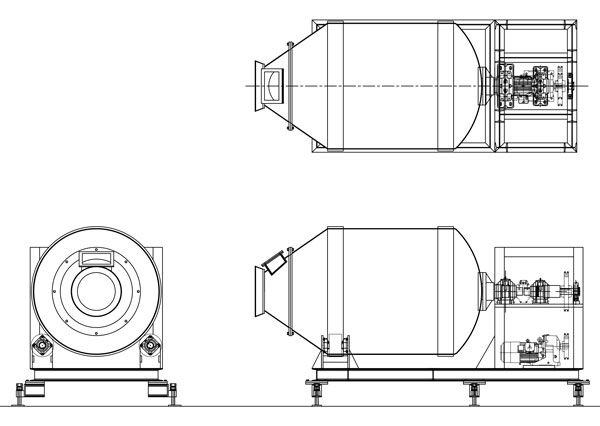

M5真空マッサージタンク

とんかつ肉専用マッサージタンク

マッサージダメージを大幅に軽減効果がある羽根を採用する事でダメージ無く分散マッサージ

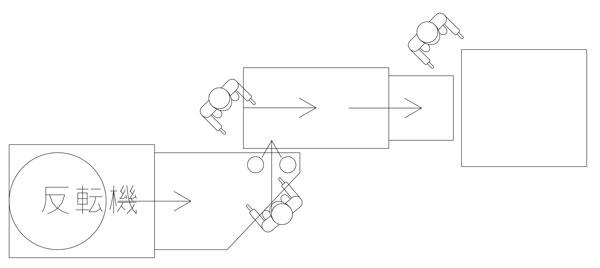

M6袋詰めユニット

チューブ詰め機を使用しないとんかつ肉専用袋詰め

機械を使わず少人数で簡単な流れ作業

※とんかつ肉の袋詰めにハム用のチューブ詰め機は不向きなため、手作業での効率化を図るユニットです。

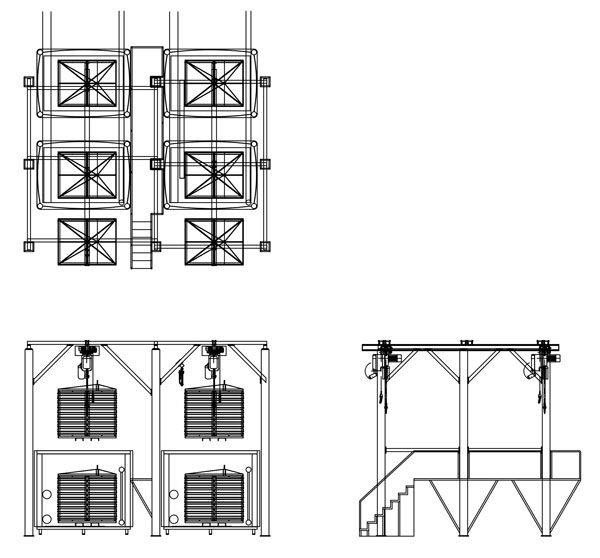

M7アルコール凍結装置

とんかつ肉専用大型浸漬装置で大量生産に対応

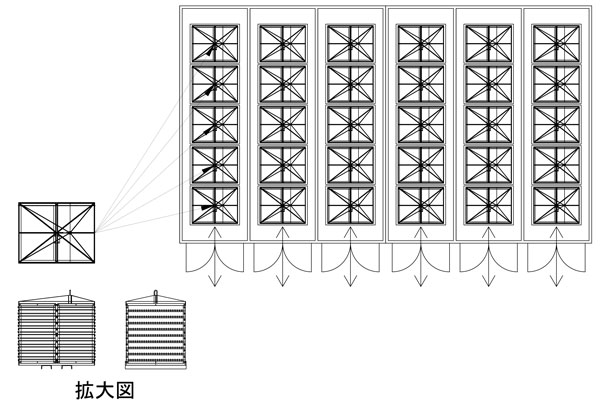

M8安定保管庫

冷排気付き専用冷凍庫使用で庫内一定温度分布

冷排気機能付きの専用冷凍庫を使用して、庫内を一定温度分布にして温度を均一に持って行きます。

パン粉付けライン機器・装置

B1プレス成型機

省人数、大量生産、高精度を実現

・ラックギア特殊構造により多連化を実現

・プレス型のズレを防止機構により高精度成形が可能

・両サイドシリンダーで長いロース肉を均一成形

・エアー抜きプレスにより均一成形実現

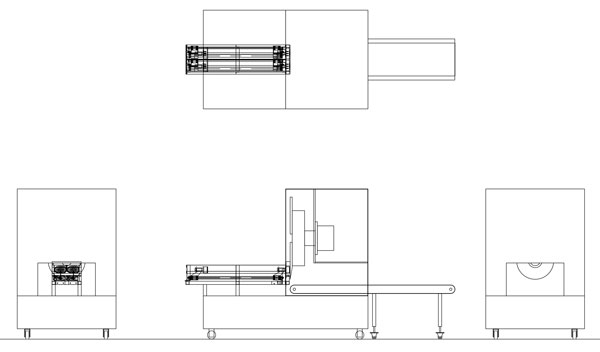

B2高速スライサー

マルチタスクスライサー

・１台のスライサーで幅広いカットパフォーマンス(3㎜～30㎜)

・２列同時独立運転可能（単独運転可能）

B3整列補助コンベア

精度良いパン粉付けをアシスト

・均等整列により、パン粉付けでの付着乱れが大幅に解消

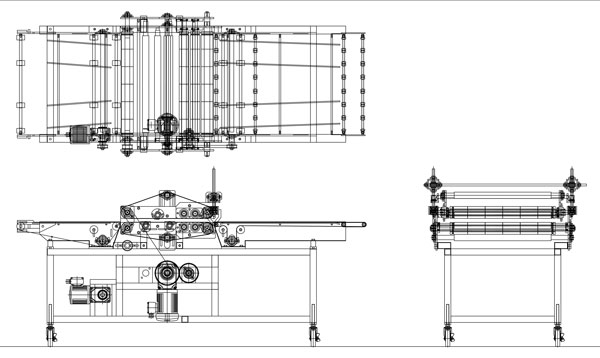

B4ベルトプレスコンベア

均一なパン粉付けをアシスト

・逆反りをさせてから反りを取る事で平らで乱れが無い

・強固な構造で冷凍肉の盤面拡張も可能

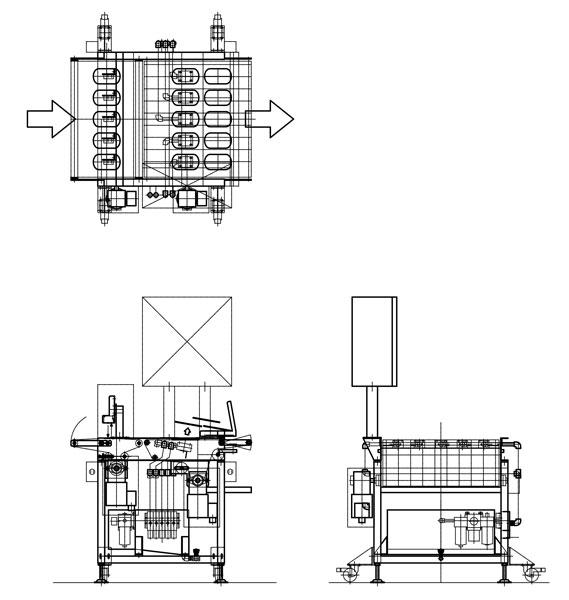

B5厚み検査機

プレス成型した肉の両端を自動排除

従来はウェイトチェッカー、もしくは人手で一列での間引き作業を行っていたが多列で自動排除可能

B6バターリングマシン

定製、定量、均一のバターリング

・循環式にて均一分布のバッター液を供給

・槽内のバッター液を一定量保持

・スクレーパー採用により上下面同じ付着量を保持

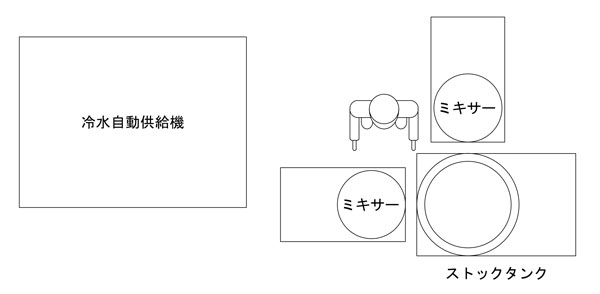

B7バッター液ミキシングシステム

タッチパネルでの自動制御機能により安定したバッター液製造が可能

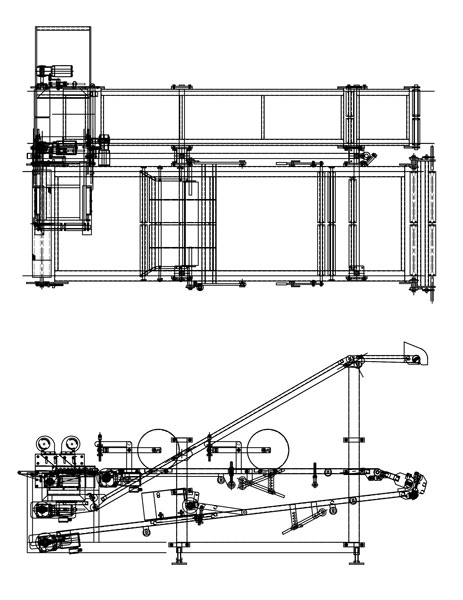

B8パン粉付け機

均一なパン粉付けが可能

独自の自動供給方式及び上掛けと下敷き方法によりパン粉のダメージを極限まで軽減し常に新しいパン粉を供給して安定均一化
